Un tableau électrique moderne fonctionne surtout avec des disjoncteurs divisionnaires, mais certains circuits (four, plaque de cuisson, chauffe-eau) restent parfois protégés par un porte-fusible classique. Quand une cartouche fusible grille, la panne de courant touche uniquement ce circuit, ce qui rend l’intervention rapide si l’on suit les bonnes étapes.
Pour changer un fusible, il faut couper le disjoncteur général, repérer le porte-fusible concerné grâce au témoin de fusible ou à l’étiquetage du tableau, retirer la cartouche grillée en tirant sur le support, puis installer une cartouche neuve avec exactement le même ampérage. Une fois le porte-fusible remis en place, on réenclenche le disjoncteur général pour vérifier que le circuit fonctionne à nouveau.
Pourquoi des fusibles subsistent dans les tableaux électriques récents
Un tableau électrique moderne privilégie les disjoncteurs divisionnaires, plus pratiques puisqu’il suffit de les réarmer après un déclenchement. Certains logements conservent pourtant des portes-fusibles sur des circuits spécifiques, notamment lorsque l’installation date en partie d’avant une rénovation complète ou que le tableau a été mis à jour progressivement selon les exigences de la norme NF C 15-100.
Le fusible reste une protection fiable contre le court-circuit et la surcharge électrique : dès que l’intensité dépasse son calibre, le fil métallique interne fond et coupe le circuit avant tout risque d’échauffement. Contrairement au disjoncteur, il doit être remplacé après chaque déclenchement, ce qui explique pourquoi il a peu à peu cédé la place aux modules réarmables.
Sécurité avant tout : couper le courant et identifier le fusible grillé
Couper le disjoncteur général
Avant toute manipulation, il faut couper le disjoncteur général situé dans la gaine technique logement (GTL), à côté du compteur Linky. Cette coupure met hors tension l’ensemble du tableau et évite tout contact accidentel avec la phase pendant le remplacement de la cartouche. Un tournevis testeur permet de confirmer l’absence de tension avant d’ouvrir le porte-fusible.
Repérer le fusible défectueux
Sur un tableau électrique moderne, chaque porte-fusible dispose souvent d’un témoin de fusible : une petite fenêtre colorée ou un voyant qui s’éteint lorsque la cartouche a grillé. À défaut de témoin visible, on identifie le circuit concerné en observant l’étiquetage du tableau, qui indique généralement la pièce ou l’appareil alimenté par ce module.
Étapes pour changer un fusible dans un tableau moderne

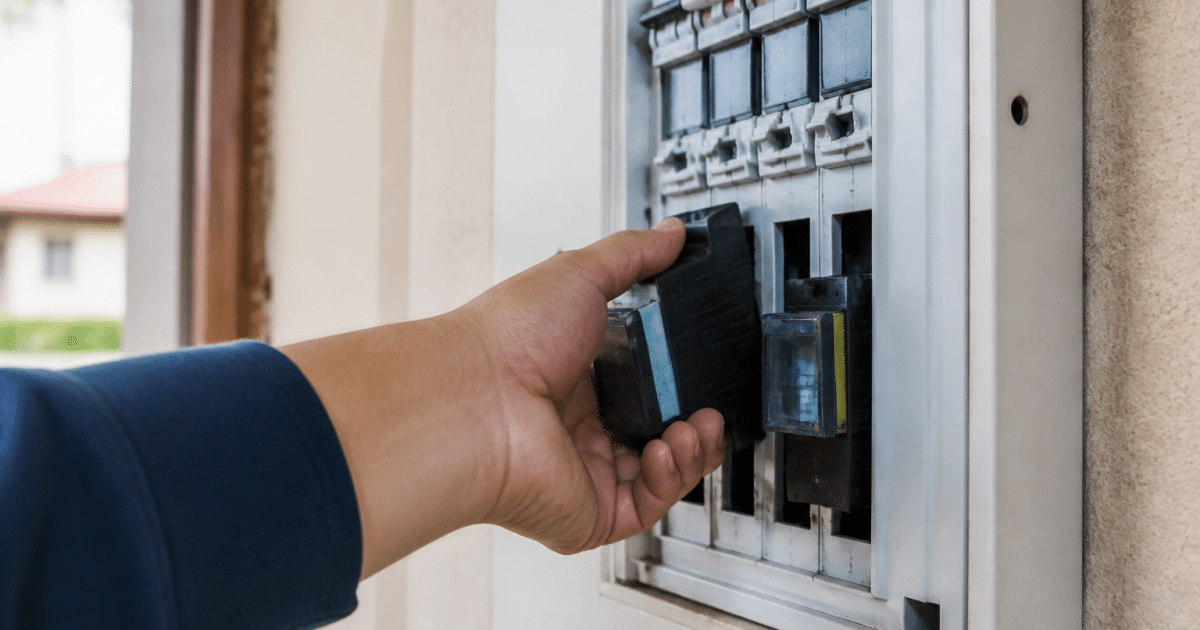

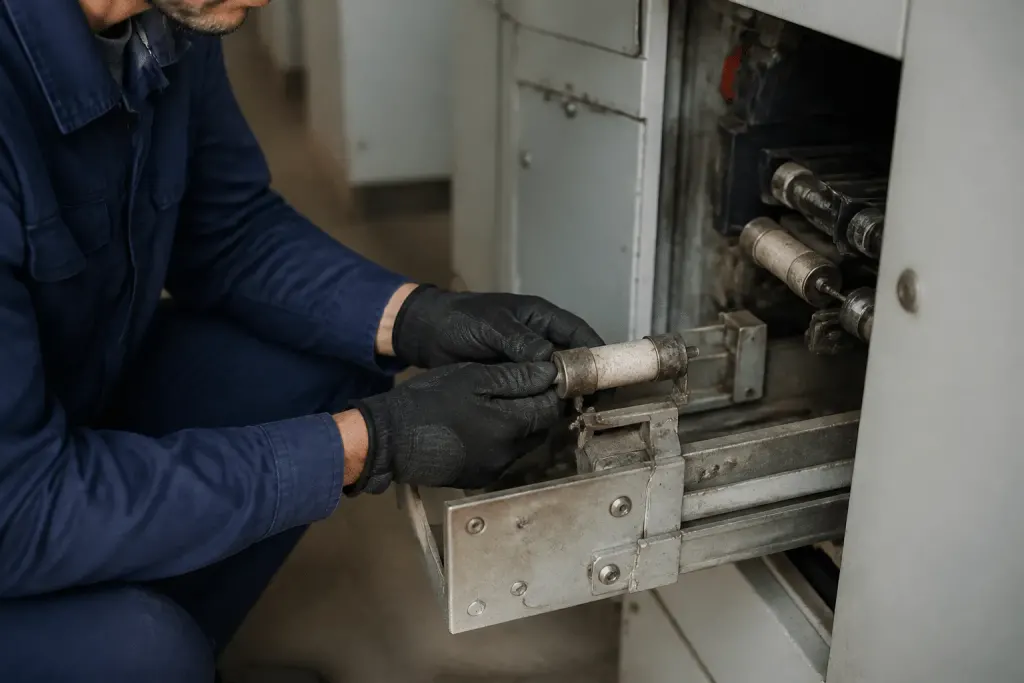

Retirer l’ancienne cartouche fusible
Le porte-fusible se présente comme un petit tiroir ou une manette à tirer vers soi. Une fois extrait, on visualise directement la cartouche fusible logée à l’intérieur, reliée aux bornes automatiques qui assurent le contact avec la phase et le neutre. Il suffit de la retirer délicatement pour l’examiner : un filament coupé ou noirci confirme qu’elle est hors service.
Installer la nouvelle cartouche (bon ampérage)
La nouvelle cartouche doit impérativement avoir le même ampérage que l’ancienne, sous peine de fragiliser le circuit électrique ou de ne plus le protéger correctement. Les calibres courants sont 10A, 16A, 20A et 32A, chacun correspondant à une couleur normalisée et à une taille de cartouche différente, ce qui limite les erreurs de branchement.
| Ampérage | Couleur repère | Usage typique |
|---|---|---|
| 10A | Rouge | Éclairage |
| 16A | Gris | Prises courantes |
| 20A | Bleu | Plaque de cuisson, four |
| 32A | Jaune | Chauffe-eau, gros électroménager |
Une fois la cartouche installée dans son support, on repousse le porte-fusible en position fermée, puis on réenclenche le disjoncteur général. Si le circuit fonctionne sans nouveau déclenchement, l’intervention est terminée.
Le repère à connaître avant de rebrancher
Si la cartouche neuve grille immédiatement, ne la remplacez jamais par un ampérage supérieur pour « forcer » le passage : c’est le signe d’une surcharge électrique ou d’un court-circuit persistant sur le circuit, à faire diagnostiquer avant toute remise en service.
Fusibles ou disjoncteurs : quelle protection choisir
Le disjoncteur divisionnaire présente un avantage pratique évident : après un déclenchement, il suffit de le réarmer d’un geste, sans acheter ni manipuler de cartouche fusible. Il offre aussi une coupure plus fine et plus rapide face à un court-circuit, ce qui explique pourquoi la norme NF C 15-100 encourage désormais son usage généralisé sur les tableaux neufs.
Le fusible garde toutefois sa place sur certains circuits historiques ou dans des installations où une mise aux normes complète n’a pas encore été réalisée. Pour un logement rénové progressivement, remplacer les derniers portes-fusibles par des modules disjoncteurs améliore le confort d’usage et la sécurité électrique globale, sans nécessairement tout refaire d’un coup.
Erreurs courantes à éviter et quand appeler un pro
La première erreur consiste à intervenir sans couper le disjoncteur général, en pensant à tort qu’un porte-fusible isolé suffit à protéger de tout contact avec la phase. La seconde erreur, plus insidieuse, revient à installer une cartouche d’un ampérage supérieur à celui d’origine pour éviter un déclenchement répété, ce qui expose le circuit électrique à un risque d’échauffement des fils.
Si le fusible grille de façon répétée malgré un remplacement correct, si le tableau dégage une odeur de brûlé ou si vous hésitez sur l’identification du circuit concerné, mieux vaut solliciter un électricien professionnel. Il pourra diagnostiquer une éventuelle surcharge électrique durable, vérifier la conformité de l’installation à la norme NF C 15-100 et proposer, si nécessaire, le passage définitif vers des disjoncteurs divisionnaires.
