Le contacteur jour nuit est ce petit boîtier fixé sur le tableau électrique qui décide quand votre chauffe-eau électrique se met à chauffer, un appareil dont le fonctionnement est complété par le rôle du groupe de sécurité du chauffe-eau. Il travaille main dans la main avec votre abonnement en heures pleines heures creuses pour déclencher la chauffe au moment le moins cher. Voici comment il fonctionne, comment le brancher et comment bien le choisir.
Qu’est-ce qu’un contacteur jour/nuit pour chauffe-eau ?
Définition et rôle
Un contacteur jour nuit est un relais électromécanique installé sur le rail DIN du tableau électrique. Son rôle est simple : couper ou rétablir l’alimentation du chauffe-eau selon un signal reçu, sans intervention manuelle. C’est lui qui autorise la chauffe pendant les plages horaires les moins chères, généralement la nuit.
Le lien avec les heures pleines / heures creuses
Le contacteur jour nuit n’a d’intérêt que si vous êtes abonné à une offre HP HC. Le principe est de faire chauffer l’eau pendant le tarif heures creuses, souvent deux fois moins cher que le plein tarif. Sur une facture annuelle de chauffe-eau électrique, le gain peut représenter plusieurs dizaines d’euros, simplement en décalant la consommation vers les créneaux avantageux fixés par votre fournisseur.
| Élément | Rôle |
|---|---|
| Compteur (Linky ou ancien modèle) | Envoie le signal HP/HC via le fil pilote |
| Contacteur jour nuit | Reçoit le signal, active ou coupe le chauffe-eau |
| Chauffe-eau électrique | Chauffe l’eau uniquement quand il est alimenté |
Comment fonctionne un contacteur jour/nuit ?
Le principe repose sur une bobine et un jeu de contacts internes. Le signal envoyé par le compteur (un signal tarifaire à 175 Hz sur les anciens compteurs, ou une information numérique sur Linky) alimente la bobine du contacteur. Cette bobine crée un champ magnétique qui ferme les contacts et laisse passer le courant vers le chauffe-eau. Dès que le signal s’arrête, la bobine se désactive et le circuit se coupe automatiquement.
Concrètement, les bornes A1 et A2 du contacteur reçoivent le fil pilote venant du compteur, tandis que les bornes de puissance relient l’arrivée électrique au chauffe-eau. Ce câblage sépare bien le circuit de commande (basse puissance) du circuit de puissance qui alimente réellement l’appareil.
Les 3 modes de fonctionnement du contacteur

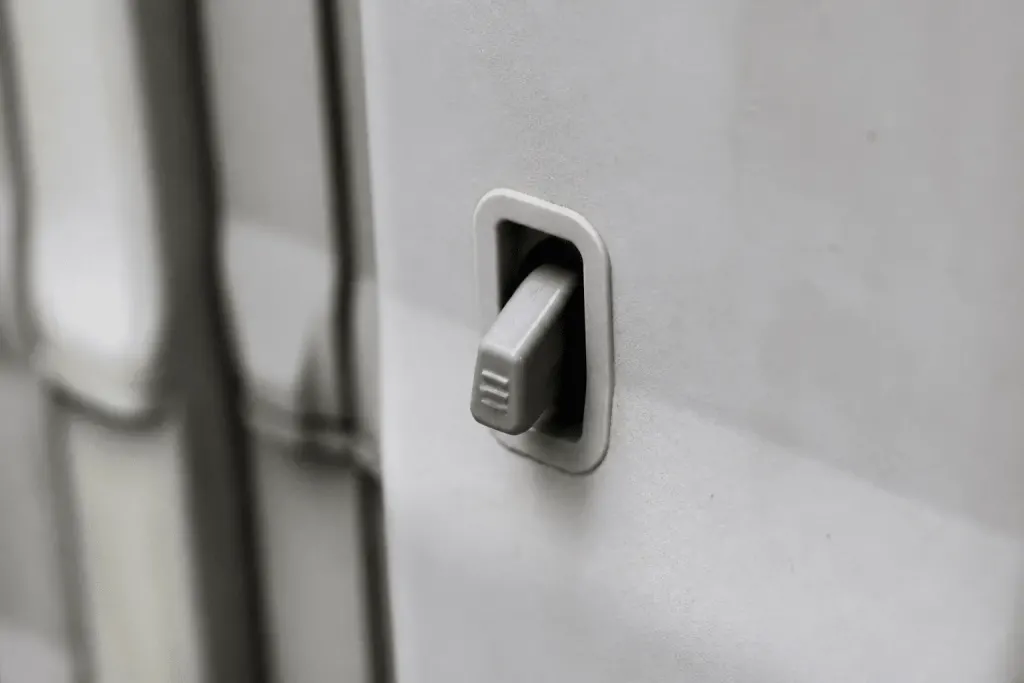

Presque tous les contacteurs jour nuit du marché proposent trois positions, accessibles via un petit levier ou un bouton sur la façade du module.
Position 0 (OFF)
Le circuit reste coupé en permanence, quel que soit le signal reçu. Utile pour isoler le chauffe-eau lors d’un remplacement, d’une absence prolongée ou d’une intervention sur le tableau électrique.
Position AUTO (automatique)
C’est le mode utilisé au quotidien. Le contacteur suit le signal du compteur et bascule seul entre les plages horaires : chauffe pendant les heures creuses, coupure pendant les heures pleines. Aucune manipulation n’est nécessaire une fois le réglage effectué.
Position 1 (ON / marche forcée)
Le contacteur alimente le chauffe-eau en permanence, sans tenir compte du signal tarifaire. Cette marche forcée sert surtout en dépannage, ou quand un besoin ponctuel d’eau chaude supplémentaire se présente en dehors des heures creuses.
Installation et branchement du contacteur jour/nuit

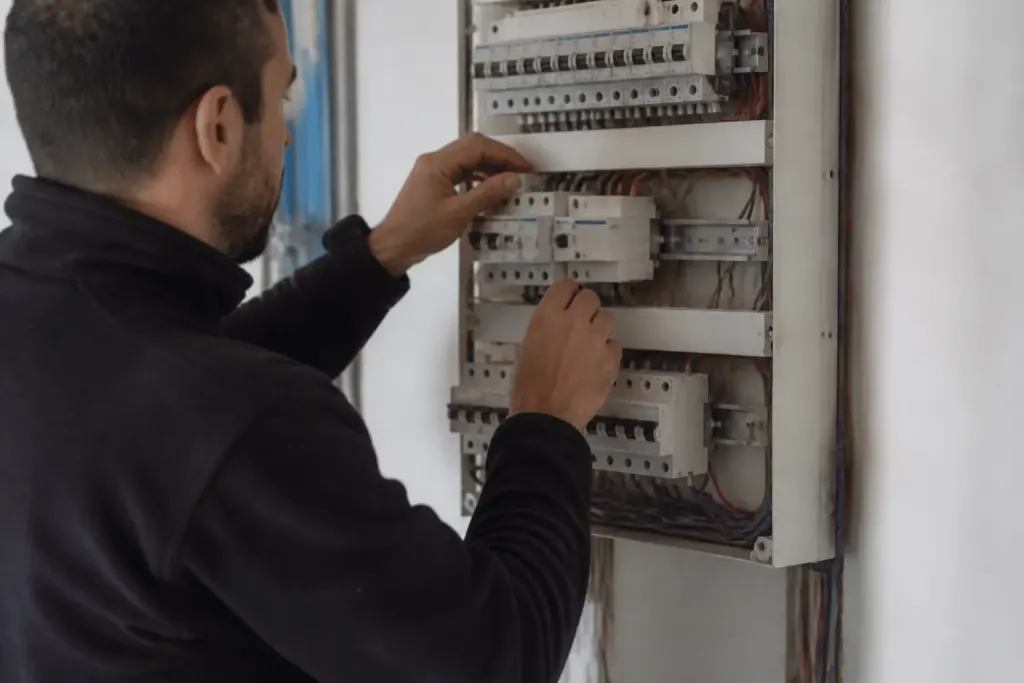

L’installation se fait toujours sur un rail DIN, dans le tableau électrique, à côté du disjoncteur dédié au chauffe-eau. Avant toute manipulation, coupez le disjoncteur général.
- Fixez le module DIN du contacteur sur le rail, à proximité du disjoncteur du chauffe-eau.
- Reliez le fil pilote venant du compteur aux bornes A1 et A2 de la bobine de commande.
- Raccordez l’arrivée de courant (phase et neutre) aux bornes d’entrée de puissance du contacteur.
- Branchez la sortie du contacteur vers le disjoncteur puis vers le chauffe-eau.
- Remettez le courant et testez les trois positions pour vérifier le bon basculement.
Ce branchement électrique reste accessible à un bricoleur averti et habitué au tableau électrique, à condition de respecter les couleurs de fils et de bien isoler chaque connexion.
Le contacteur ne bascule plus en heures creuses
C’est la panne la plus fréquente : le chauffe-eau chauffe en heures pleines ou ne chauffe plus du tout. Souvent, la bobine est grillée ou le fil pilote mal fixé sur les bornes A1/A2. Un contrôle avec un multimètre permet de savoir si le signal arrive bien avant de changer le module.
Comment choisir son contacteur jour/nuit ?
Une fois le contacteur bien réglé, pensez aussi à vérifier comment régler le thermostat du chauffe-eau sur la graduation 1 à 5. Le premier critère est l’ampérage. Un contacteur 20A convient pour un chauffe-eau électrique standard, tandis qu’un modèle 25A offre une marge de sécurité pour les cumulus de plus forte puissance ou les installations avec plusieurs appareils à piloter sur le même circuit. Vérifiez toujours la puissance de votre chauffe-eau avant de choisir.
Le nombre de pôles compte aussi : un contacteur bipolaire coupe phase et neutre, ce qui est recommandé pour une coupure complète du circuit. Les marques comme Legrand, Hager, Schneider ou Siemens proposent des modules DIN compatibles avec la plupart des tableaux, avec des dimensions standardisées pour s’insérer facilement sur le rail.
Pensez également à la compatibilité avec votre compteur. Avec Linky, certains contacteurs récents dialoguent directement en numérique, sans passer par le fil pilote classique, ce qui simplifie le câblage lors de l’installation.
Prix et recours à un professionnel
Un contacteur jour nuit coûte généralement entre 15 et 40 euros selon la marque, l’ampérage et le nombre de pôles, un budget à mettre en perspective avec le prix d’une chaudière électrique avec production d’eau chaude. La pose seule, main d’œuvre comprise, tourne autour de 60 à 120 euros si vous faites appel à un électricien.
Rien n’empêche de le poser soi-même si vous êtes à l’aise avec le tableau électrique et les normes de sécurité, mais passer par un électricien reste conseillé dès que le tableau est ancien, mal identifié, ou si le disjoncteur dédié au chauffe-eau n’existe pas encore (à surveiller également, les causes d’un chauffe-eau qui fuit par le bas). Une erreur de câblage sur le circuit de puissance peut endommager le contacteur ou le chauffe-eau lui-même.
