Ajouter un tableau divisionnaire pour un garage, une extension ou une dépendance impose de bien dimensionner sa protection amont. Le choix du disjoncteur de protection conditionne à la fois la sécurité de l’installation et sa conformité à la NF C 15-100. Voici comment déterminer le calibre du disjoncteur adapté selon la distance et la section de câble utilisée.
Pour alimenter un tableau divisionnaire depuis le tableau principal, on utilise généralement un disjoncteur de calibre 20, 32 ou 40 ampères, associé à un interrupteur différentiel 30 mA en amont si le tableau secondaire n’en possède pas déjà un intégré. En monophasé, un disjoncteur bipolaire (2x32A par exemple) suffit dans la majorité des cas domestiques ; en triphasé, il faudra un modèle tétrapolaire (4x32A) couvrant les trois phases et le neutre. Le calibre exact dépend surtout de la section du câble d’alimentation posé et de sa longueur.
Quel type de disjoncteur pour protéger un tableau secondaire ?

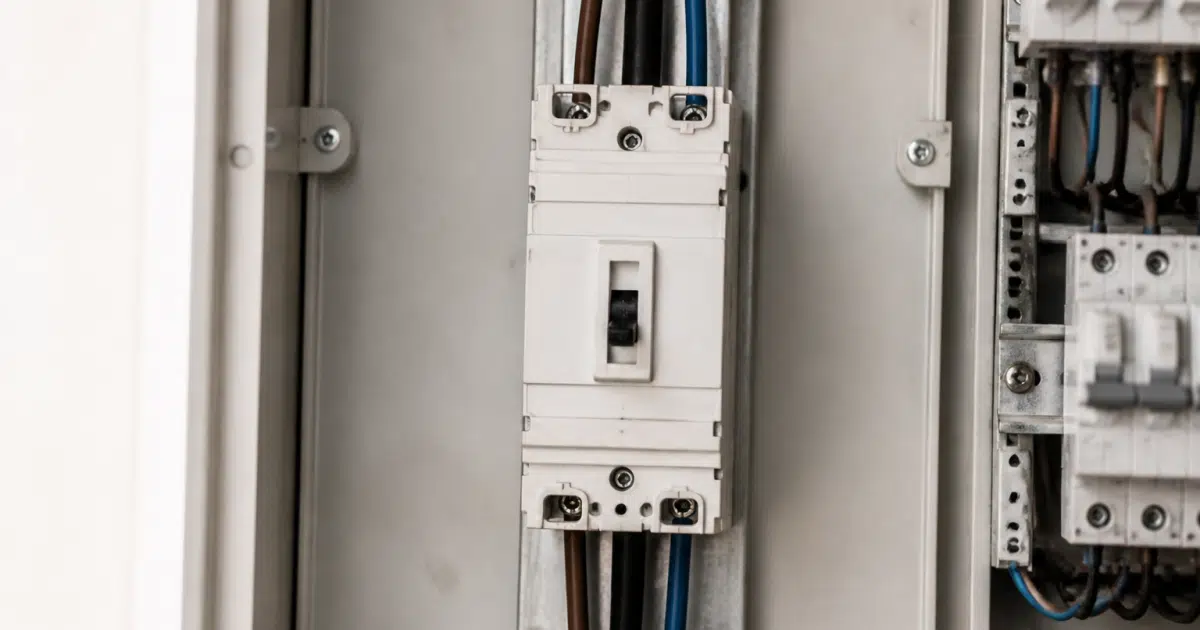

Le tableau secondaire doit être alimenté depuis une origine claire du tableau principal, via un disjoncteur divisionnaire dédié et non partagé avec d’autres circuits. Ce disjoncteur joue le rôle de protection amont : il coupe l’alimentation en cas de surcharge ou de court-circuit sur la ligne qui dessert le second tableau. Il ne remplace pas les protections individuelles des circuits situés dans le tableau divisionnaire lui-même, qui restent indépendantes.
Si le tableau secondaire ne comporte pas son propre interrupteur différentiel, il est obligatoire d’en placer un en tête de ligne, généralement du même calibre que le disjoncteur, avec une sensibilité de 30 mA. Cette configuration protège l’ensemble des circuits situés en aval, y compris ceux ajoutés ultérieurement dans une dépendance ou un garage.
Calibre du disjoncteur : comment le choisir ?
Le calibre du disjoncteur se détermine à partir de deux paramètres liés : la section de câble installée et la longueur de câble entre les deux tableaux. Plus la distance augmente, plus la chute de tension devient sensible, ce qui peut obliger à augmenter la section du câble d’alimentation sans pour autant changer le calibre du disjoncteur. À l’inverse, un câble sous-dimensionné imposerait de réduire le calibre pour rester protégé.
Dans une maison individuelle classique, un disjoncteur de 32A avec un câble de 6 mm² couvre la plupart des besoins jusqu’à une trentaine de mètres. Pour des installations plus gourmandes en puissance, comme une dépendance chauffée électriquement, un calibre de 40A avec une section de 10 mm² est souvent nécessaire.
Tableau des calibres selon section et distance
| Calibre disjoncteur | Section de câble | Distance maximale conseillée |
|---|---|---|
| 20 A | 2,5 mm² | ≈ 20 m |
| 32 A | 6 mm² | ≈ 30 m |
| 40 A | 10 mm² | ≈ 40 à 50 m |
| 63 A | 16 mm² | ≈ 50 m (triphasé) |
Section de câble et disjoncteur : le duo indissociable

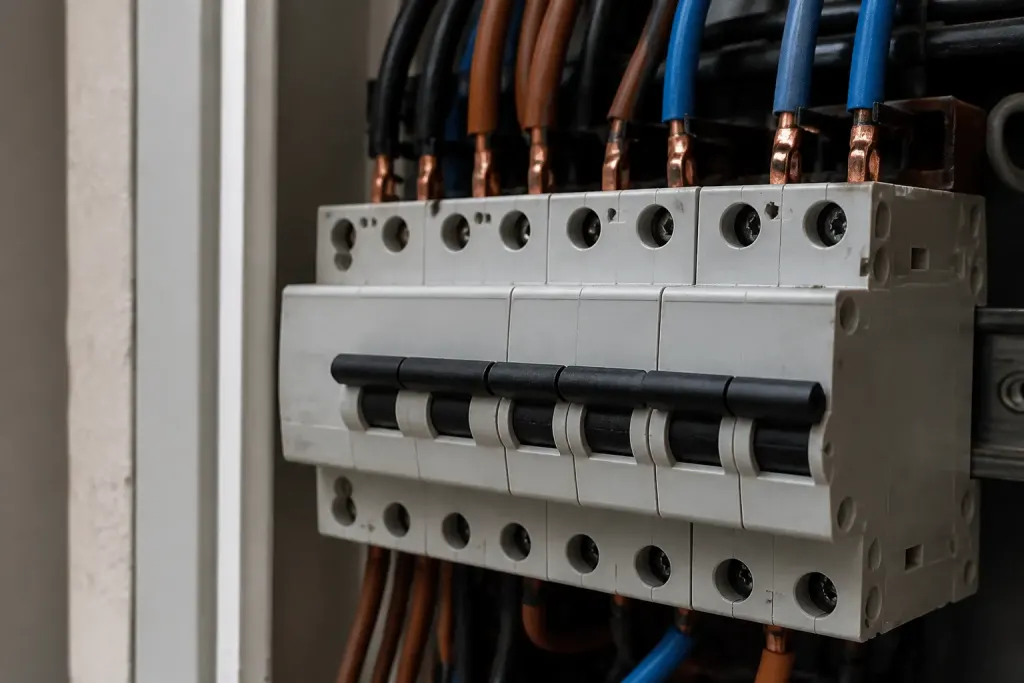

Un disjoncteur ne protège correctement une installation que s’il est associé à une section de câble compatible. Un disjoncteur trop puissant par rapport au câble laisse passer un courant supérieur à ce que les fils de phase peuvent supporter, avec un risque d’échauffement. La NF C 15-100 fixe des correspondances précises entre ampérage du disjoncteur et section minimale de conducteur, qu’il faut respecter aussi bien pour le tableau principal que pour tout tableau divisionnaire ajouté par la suite.
Le neutre et la terre doivent être dimensionnés de la même façon que les fils de phase, sans réduction de section, contrairement à une pratique parfois observée mais non conforme. Au niveau du tableau secondaire, le raccordement se fait via un peigne de raccordement ou des borniers dédiés, en séparant nettement phase, neutre et terre pour faciliter la maintenance future.
La chute de tension, l’oubli qui coûte cher
Sur une longueur de câble supérieure à 30 mètres, la chute de tension peut dépasser les 3% tolérés par la norme même avec un disjoncteur correctement calibré. Le seul remède est d’augmenter la section du câble d’alimentation, pas le calibre du disjoncteur.
Cas particuliers : garage, dépendance, triphasé
Pour un garage situé à une trentaine de mètres de la maison, un disjoncteur de 32A avec un câble de 6 mm² couvre généralement l’éclairage, quelques prises et un éventuel équipement électroportatif. Si le garage doit accueillir une recharge de véhicule électrique ou un chauffage d’appoint, mieux vaut anticiper avec un calibre de 40A et une section de 10 mm² dès l’installation, plutôt que de refaire les travaux plus tard.
Pour une dépendance plus éloignée, au-delà de 50 mètres, le passage en triphasé devient souvent pertinent : il permet de répartir la puissance sur trois phases et de limiter la chute de tension pour un même courant transporté. Dans ce cas, le disjoncteur de branchement et le disjoncteur divisionnaire doivent tous deux être tétrapolaires, avec un calibre calculé selon la puissance totale prévue dans la dépendance.
Erreurs fréquentes à éviter lors du branchement

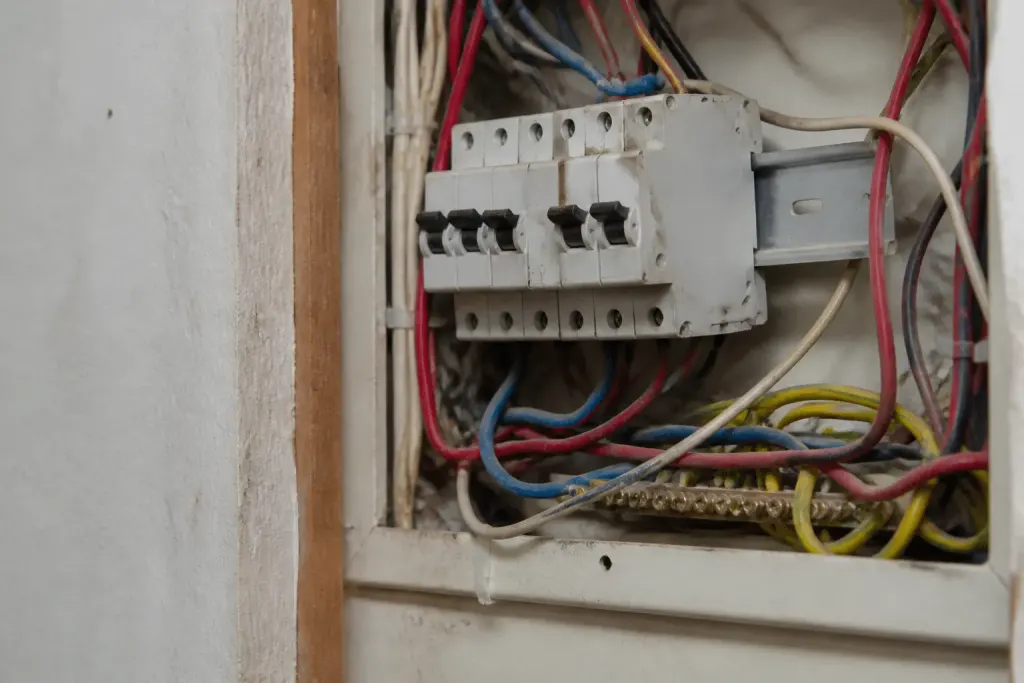

La première erreur consiste à choisir le calibre du disjoncteur uniquement en fonction de la puissance estimée du tableau secondaire, sans vérifier la section de câble réellement posée. Une autre erreur classique est d’oublier l’interrupteur différentiel en amont lorsque le tableau divisionnaire ne dispose pas de sa propre protection différentielle, ce qui laisse les circuits sans protection contre les fuites de courant.
Beaucoup de particuliers négligent aussi le schéma de câblage avant de commencer les travaux, ce qui complique le repérage des fils de phase, du neutre et de la terre une fois le tableau en place. Prendre le temps de dessiner ce schéma, même sommairement, évite bien des erreurs de raccordement sur les borniers et le peigne de raccordement du nouveau tableau.
